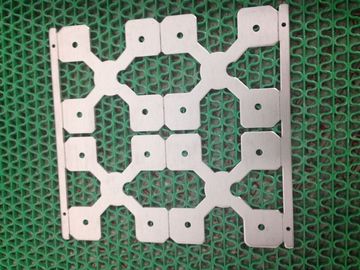

Fabricación de múltiples capas del tablero del PWB de la placa de circuito electrónica de aluminio 94v0 SMD LED del PWB
Fabricación profesional del PWB
Materia prima: Aluminio
Grueso del tablero: 1.0mm/1.5mm/2.0mm/3.0m m
Capa: 1 capa
Dimensión del tablero: Diámetro 30m m, 45m m, 50m m, 55m m, 60m m, 65m m (puede ser modificado para requisitos particulares)
Capa de cobre: 1oz/2oz/3oz
Máscara de la soldadura: Blanco/negro/azul/rojo
Serigrafía: Negro
Final superficial: Inmersión del LF HAL/HAL/OSP/Gold/galjanoplastia de la plata
Perfil del esquema: CNC routing/V-Cut/Punching
¡Todos los parámetros pueden ser modificados para requisitos particulares!
Característica
el producto 1.All hace como la UL standar. 2.The que amortigua la gama: 0-100% alto PWB de la dificultad 3.Make
4: Proporcione todos los componentes electrónicos
5.Good aspecto, capacidad de disipación del buen calor
montaje 6.PCB
programas 7.Write para los clientes
FAQ
Q: ¿Qué ficheros usted utiliza en la fabricación del PWB?
A: DXF de Gerber RS-274X, de 274D, de Eagle y de AutoCAD, DWG.
Q: ¿Qué formato de BOM usted prefiere?
A: Preferimos a Excel con el número de parte de los componentes, fabricante, cantidad, información del valor. Por supuesto, otro
el formato es aceptable.
Q: ¿Cuánto tiempo su cita será enviada después de que enviara Gerber, BOM y método de prueba?
A: Para el PWB, nuestra cita será enviada en el plazo de 6 horas. En cuanto a algunos componentes especiales, usted podría recomendar
proveedores a nosotros.
Q: ¿Puedo tener muestras llevadas a probar?
A: Sí, estamos satisfechos suministrar muestras del módulo para probar y comprobar calidad, la orden mezclada de la muestra está disponible.
Observe por favor al comprador debe pagar coste de envío.
Q: ¿cómo sobre nuestro servicio post-venta?
A: Después de que usted consiga nuestras mercancías, si tenga cualesquiera problemas de la calidad, los pls entran en contacto con directamente con las ventas responsable de las cuales esté.
substituiremos los defectuosos para usted inmediatamente.
Q: ¿Si todo el PWB es probado antes de entrega si proporcionamos el método de pruebas de la función?
A: Sí, nos aseguramos de que cada pedazo de PWB sea probado antes del envío, nosotros aseguramos las mercancías que enviamos con bueno
calidad.
¿Por qué nosotros?
Calidad
Nuestros estándares de la UL (E465880) /Rohs aseguran a las asambleas de la calidad de principio a fin. Si es un producto de encargo simple o una campaña de producción de llavero compleja, el PWB de JHD se adherirá a los estándares más de alta calidad.
Capaz
El PWB de JHD ofrece el más último de capacidades y de calificaciones de la asamblea asegurando que la calidad está incorporada a cada producto que producimos.
Experiencia
Cuando se trata de su estructura usted quiere a un socio que usted puede depender encendido. Nuestro equipo directivo tiene durante 8 años de conocimiento combinado de la industria. Nuestro equipo de la ingeniería tiene durante 5 años de experiencia.
Protección de sus intereses
¡La protección de su propiedad intelectual es el trabajo uno! Nuestro personal de profesionales entrenados es todo el trabajo bajo contrato estricto de la confidencialidad y trata su documentación importante como sus los propio.
Flexibilidad
El PWB de JHD se enorgullece en nuestra capacidad a los programas de encargo del sastre alrededor de las necesidades de nuestros clientes. El PWB de JHD toma tiempo para escuchar sus necesidades únicas del negocio y después para establecerse para superarlas.
1. Todos los artículos antedichos han pasado el CE, RoHS, SGS, estándares de la UL.
2. Toda la forma, tamaño, color, brillo está disponible aquí, y el OEM y el ODM es agradables.
3. El precio es mucho más flexible y depende totalmente de la cantidad que usted necesita.
Plazo de ejecución
Muestras: 3-4 días
Producción en masa: 7-15 días (dependa de la cantidad)
Condiciones de pago
T/T, Western Union
Embalaje y envío
Envasado al vacío en cartón
Capacidad de la fábrica
|
Artículo
|
Capacidad de la fabricación
|
|
Tratamiento superficial
|
OSP
Plata sin plomo de la galjanoplastia de la lata HAL de la inmersión de la plata de la inmersión del oro de la inmersión
|
|
Tipo de la capa del PWB
|
Solo lado, lado doble
|
|
Tamaño de Max. Working el Panel
|
1500mm*600m m
|
|
Min. Tamaño de trabajo del panel
|
4mm*4m m
|
|
Grueso del substrato del AL
|
0.3mm-4m m
|
|
Min. Anchura del conductor
|
0.15m m
|
|
Min. Espaciamiento del conductor
|
0.15m m
|
|
Min. Tamaño del agujero de perforación
|
0.2m m
|
|
Tolerancia del grueso de la placa
|
±0.1mm
|
|
Tolerancia acabada del panel
|
±0.1mm
|
|
Alineación de V-CUT
|
±0.1mm
|
|
Tolerancia del diámetro del agujero
|
±0.05mm
|
|
Tolerancia de la posición del agujero
|
±0.076mm
|
|
Grueso de cobre acabado
|
35um-105um (1oz-6oz)
|
|
Aguafuerte bajo corte
|
>/=2.0
|
|
Uniformidad de la galjanoplastia de PTH&Panel
|
>el 90%
|
|
Eing/grueso del oro del flash
|
1-5u' '
|
|
Grueso de la máscara de la soldadura
|
15um-35um
|
|
Min. Puente de la máscara de la soldadura
|
0.076m m (3mil)
|
|
Pantalla de seda
|
Blanco/negro (dependa de sus requisitos)
|
|
Conductividad termal
|
1.0~20W/MK
|
|
Voltaje de Withstand
|
CA 2000V, DC 1500~4000V
|
Extremidades de la compra
a. Si usted quiere comprar nuestro PWB, usted debe proporcionar los ficheros formales de un Gerber o fichero o algo similar de *.pcb.
b. Si usted quiere comprar por gran cantidad, pida por favor Mr.Hank.
c. Si usted quiere comprar el PCBA, usted debe proporcionar los ficheros de Gerber, el fichero de *.pcb, la lista etc. de BOM.
d. Si usted quiere reproducir un cierto tablero exsited del PWB para usted, primero proporcionar por favor mismo imágenes claras, después si le satisfacen con nuestra cita de la estimación, después para enviarnos el auténtico, así que nos puede reproducirlo para usted.
e. Si ninguno del antedicho puede ayudarle, éntrenos en contacto con por favor directamente por Skype, QQ o el correo electrónico. Estamos muy alegres contestar a las preguntas que usted hace, su satisfacción somos nuestro destino final.
Evaluación del cliente:
|
El artículo llegó como se esperaba. El tiempo del envío era rápido considerando la distancia que tuvo que recorrer y los artículos eran
embalado de tal manera de minimizar daño. No tengo ningún pesar en usar a este vendedor.
|
|
el tiempo de empaquetado excelente del vendedor. .excellent. .excellent del producto. .excellent de la entrega. .what else u quiere. .god bendicen.
vendedor recomendado.
|
| Empaquetado profesional, envío rápido, buen contacto, la mejor mercancía. |
¡El PWB de JHD quisiera ser su socio confiable en futuro próximo!
